1. 외부 센터링 링 알루미늄
ISO-KF

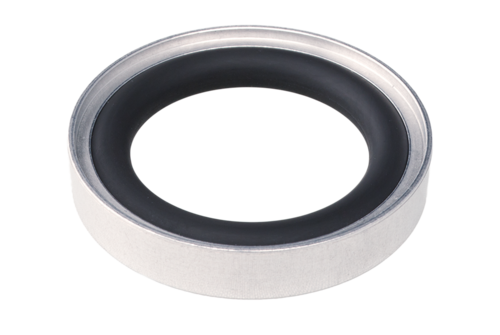

외부 센터링 링 알루미늄

External-Centering-Ring-Aluminium
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 세계적인 물류
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 2011/65/EU RoHS 준수

사양

DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
DN50 ISO-KF
치수 A                 32 mm
치수 B30.2 mm
치수 C7 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 42 mm
치수 B40.2 mm
치수 C7 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 57 mm
치수 B55.2 mm
치수 C7 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 77 mm
치수 B75.2 mm
치수 C7 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
전체 사양 다운로드

파트 넘버

CR
FPM
NBR
EPDM
VMQ
파트 넘버설명
211-081Ext. centering ring cpl. DN10-16 ISO-KF, CR
211-082Ext. centering ring cpl. DN20-25 ISO-KF, CR
211-083Ext. centering ring cpl. DN32-40 ISO-KF, CR
211-084Ext. centering ring cpl. DN50 ISO-KF, CR
파트 넘버설명
211-085Ext. centering ring cpl. DN10-16 ISO-KF, FPM
211-086Ext. centering ring cpl. DN20-25 ISO-KF, FPM
211-087Ext. centering ring cpl. DN32-40 ISO-KF, FPM
211-088Ext. centering ring cpl. DN50 ISO-KF, FPM
파트 넘버설명
211-700Ext. centering ring DN10-16 ISO-KF, Al/NBR
211-701Ext. centering ring DN20-25 ISO-KF, Al/NBR
211-702Ext. centering ring DN32-40 ISO-KF, Al/NBR
211-703Ext. centering ring DN50 ISO-KF, Al/NBR
파트 넘버설명
211-704Ext. centering ring DN10-16 ISO-KF, Al/EPDM
211-705Ext. centering ring DN20-25 ISO-KF, Al/EPDM
211-706Ext. centering ring DN32-40 ISO-KF, Al/EPDM
211-707Ext. centering ring DN50 ISO-KF, Al/EPDM
파트 넘버설명
211-708Ext. centering ring DN10-16 ISO-KF, Al/VMQ
211-709Ext. centering ring DN20-25 ISO-KF, Al/VMQ
211-710Ext. centering ring DN32-40 ISO-KF, Al/VMQ
211-711Ext. centering ring DN50 ISO-KF, Al/VMQ
