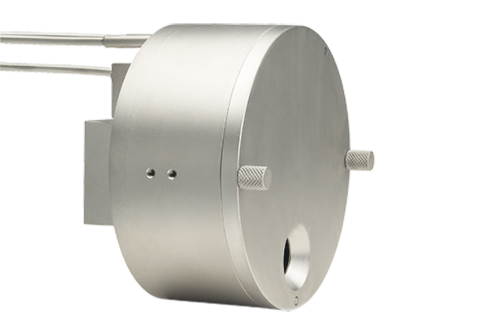

CRYSTAL 12® 센서

INFICON Crystal 12 센서는 INFICON IC6 박막 증착 컨트롤러와 함께 사용할 경우 공정을 중단하지 않고도 크리스탈을 자동으로 교체합니다

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

INFICON Crystal 12 센서는 INFICON IC6 박막 증착 컨트롤러와 함께 사용할 경우 공정을 중단하지 않고도 크리스탈을 자동으로 교체합니다. 크리스탈이 불안정해지거나 오류가 발생할 때마다 IC6은 Crystal 12 센서 캐러셀에 신호를 보내, 연속적인 증착 속도 모니터링을 위해 새로운 크리스탈로 즉시 교체합니다. 가동 중지 시간을 최소화하기 위해 크리스탈을 2차 옵션 캐러셀에 미리 로드할 수 있습니다. 그러면 기능이 다한 크리스탈이 포함된 캐러셀을 쉽고 빠르게 교체하여 시스템이 열려 있는 시간을 최소화할 수 있습니다.

특징

안정적인 자동 전환 기능으로 12개의 크리스탈을 사용하여 공정 가동 시간을 극대화함
제거하기 쉬운 캐러셀로 12개의 크리스탈 모두를 빠르게 교체할 수 있음
공압 방식으로 크리스탈을 전환하므로 크리스탈 온도가 안정적임(경쟁 제품은 발열 모터 사용)
제거하기 쉬운 전면 증착 실드는 재료 축적으로부터 크리스탈과 캐러셀을 보호하여 유지보수를 위해 전체 센서를 제거할 필요성을 줄여줌
옵션인 마운팅 포스트 키트는 계측 하드웨어에 맞게 사용자 수정이 가능함

사양서

최대 베이크아웃 온도(물 없음)	130°C

최소 수류의 최대 작동 등온 환경 온도	300° C

크기(최대 엔벌로프)	4.0 in. (102 mm) dia. x 3.3 in. (84 mm) high 4.75 in. (121 mm) dia. x 3.46 in. (88 mm) with optional mounting posts installed

크리스탈 교환	Front-loading

전체 사양 다운로드

Accessories

Consumables

Spare Parts

Name	Description
QCM Sensor Feedthroughs	QCM Sensor Feedthroughs

Name	Description
Quartz Monitor Crystals	Quartz Monitor Crystals

Part Number	Description
750-276-P3	Actuator cover
750-644-G1	Housing
XL12-000100	Deposition Shield, Crystal 12 Sensor
750-286-P2	Pneumatic actuator
750-291-P1	Detent
750-902-G1	Crystal 12 Kit
750-294-P2	Stop ratchet
750-293-P2	Ratchet
750-256-P2	Extension spring
750-252-P2	Spring post
750-649-G1	Electrical connection
750-295-G1	Pawl and actuator
750-258-P2	Bearing Shaft
070-0779	Ball bearing
XL12-001000	Carousel Assembly, Crystal 12 Sensor
750-650-P1	Aperture plate (without dowel pin)
070-1253	Dowel pin
750-651-P1	Resistor network support
750-655-P1	Resistor network insulator
750-642-G1	Resistor Network
750-661-P1	Contact terminal (carousel component)
750-656-P1	Crystal insulator (carousel component)
321-038-P6	Leaf spring (carousel component)
750-657-P1	Grounding leaf spring
750-671-P1	Torsion spring
750-626-P1	Spring for sputtering head cover
750-647-P1	Spindle
070-1268	Spindle bearing (spindle component)
070-1254	E-Ring (spindle component)
750-660-P1	Location screw (spindle component)
007-126	0.125 in. x 30 in. (3.175 mm x 762 mm) seamless tubing
070-201	#4 Split lockwasher
084-004	#4-40 X .187 Hex socket head screw
070-398	Retaining ring
070-0867	Shaft spacer
070-170S	#2 Split Lockwasher SS Spare
070-177	#4-40 X 3.12 Hex head screw
080-038S	Screw 0-80 x.375 LG Phil Pan HD SS Spare
082-032S	Lock Washer #2 Stainless Steel Spare
082-045	#2-56 x .187 Phillips screw
084-054	#4 Split lock washer
082-022	#2 Flat washer
082-024	#2-56 x .250 Hex socket screw
750-292-P2	Detent spacer
080-013	#0-80 Split washer
080-007-P1	#0-80 x .170 Flat washer
080-009-P1	#0-80 X .188 Socket head screw
084-048	#4-40 x .250 Flat head screw
750-665-P1	#2-56 Torsion spring shoulder screw
084-093S	Screw Socket HD 4-40 x 1.125 in Spare
086-084-P2S	Screw Socket HD Set 6-32 x 0.125in Spare
086-041	#6 Flat washer
086-038	#6 Split lock washer
086-036	#6-32 x 3/8 socket head screw
In-vacuum cables
321-039-G12	In-vacuum cable, 15.2 cm (6 in.)
007-252	In-vacuum cable, 30.5 cm (12 in.)
321-039-G11	In-vacuum cable, 61.0 cm (24 in.)
007-044	In-vacuum cable, 78.1 cm (30.75 in.)
007-059	In-vacuum cable, 91.4 cm (36 in.)
007-061	In-vacuum cable, 121.9 cm (48 in.) - Requires ModeLock controller
321-039-G13	In-Vacuum Cable, 154.2 cm (60 in.) - Requires ModeLock controller
321-039-G14	In-vacuum cable, 182.9 cm (72 in.) - Requires ModeLock controller
321-039-G15	In-vacuum cable, 3.5 m (137.8 in.) - Requires ModeLock controller and 4 m XIU
321-039-G16	In-vacuum cable, 4 m (157.5 in.) - Requires ModeLock controller and 4 m XIU
