CRYSTALSIX® 센서
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

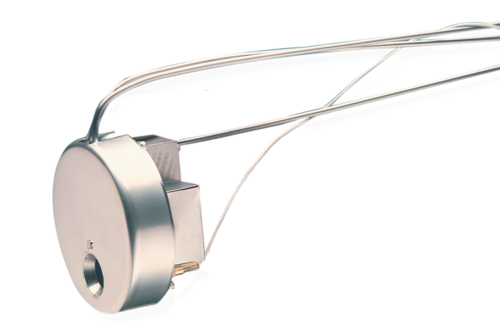

INFICON CrystalSix 센서는 지속적인 속도 제어가 요구되는 긴 공정에서 중요합니다. OLED, MBE, 태양광, 장기 광학 코팅 또는 챔버 환기 사이 시간이 긴 기타 공정 등에서 CrystalSix 센서는 하나의 센서 헤드에 6개의 석영 모니터 크리스탈의 안전을 담당합니다. INFICON 박막 컨트롤러와 함께 사용하면 CrystalSix는 현재 크리스탈이 고장 나거나 불안정할 때마다 새 크리스탈을 제위치로 자동으로 회전시킵니다. 연속적인 증착 속도 모니터링을 위해 공정을 중단하지 않고 크리스탈이 자동으로 교체됩니다.
크리스탈 인덱싱은 공압 구동 방식으로 이루어집니다. 이 공압 구동 모터는 열을 발생시키는 비싼 진공 전기 모터를 사용하는 경쟁 제품보다 우수한 크리스탈 열 안정성을 제공합니다. 1/8인치 수냉 튜브는 센서 헤드의 열 안정성을 유지하고 센서 배치에서 유연성을 제공합니다.
특정 INFICON 박막 컨트롤러와 함께 사용하면 이 센서는 위치 피드백을 제공하므로 특정 위치에서 특정 재료를 사용할 수 있습니다.
특징
- Holds 6 crystals with robust, automatic switching to maximize process uptime
- Stable crystal temperature, because crystal switching is pneumatically-driven (competitive units use heat-generating motors)
- 1/8" tubes maintain thermal stability and allow flexibility in sensor placement
- Optional crystal shutter available
사양서
| 최대 베이크아웃 온도(물 없음) | 130°C |
| 최소 수류의 최대 작동 등온 환경 온도 | 400° C |
| 크리스탈 교환 | Front-loading, extraction tool required (supplied with unit) |
| 워터 및 에어 튜브 | S-304, 0.125 in. (0.32 cm) O.D. x 0.016 in. (0.04 cm) Wall Thickness 30 in. Long (76 cm) seamless stainless steel tubing |
파트 넘버
| Part Number | Description |
| 750-446-G1 | CrystalSix sensor (sensor only, no feedthrough included) |
악세사리
Accessories
Consumables
Spare Parts
| Name | Description |
| QCM Sensor Feedthroughs | QCM Sensor Feedthroughs |
| Name | Description |
| Quartz Monitor Crystals | Quartz Monitor Crystals |
| Part Number | Description |
| 007-007 | Retainer spring (for crystal holder) |
| 007-023 | Ceramic Retainer |
| 070-0170 | #2 Lockwasher (part of heat shield assembly) |
| 070-0398 | Retaining ring (secures bearing located next to pawl and actuator stem) |
| 070-0777 | Compression spring (on carousel shaft) |
| 070-0778 | Ball bearing (underneath carousel) |
| 070-0779 | Ball bearing |
| 070-0870 | Teflon washer (on carousel shaft) |
| 070-0877 | Shim spacer (part of heat shield assembly) |
| 070-0879 | Bearing (at center of top plate weld assembly) |
| 073-114 | Wire .022 in. x 1.06 in (clamps heat shield retaining pin) |
| 082-026 | # 2-56 Nut (part of heat shield assembly) |
| 750-048-P1 | Retainer spring for 007-048 and 751-619-G1 sputtering head bodies |
| 750-175-P1 | Insulator (underneath leaf spring) |
| 750-188-P3 | Leaf Spring |
| 750-249-P2 | Retaining pin (part of heat shield assembly) |
| 750-250-G1 | Deposition Shield, CrystalSix Sensor |
| 750-256-P2 | Extension spring |
| 750-257-P3 | Corrugated spring 4.40 in. (11.2 cm) |
| 750-261-G1 | Carousel assembly (includes resistor network and electrical contacts) |
| 750-262-G1 | Crystal holder |
| 750-265-G1 | Top plate weld assembly |
| 750-276-P2 | Actuator cover |
| 750-278-P2 | Water line |
| 750-286-P2 | Pneumatic actuator |
| 750-290-P3 | Carousel electrical contacts (set of eight) |
| 750-901-G1 | Crystal 6 Kit |
| 750-293-P2 | Ratchet |
| 750-294-P2 | Stop ratchet |
| 750-295-G1 | Pawl and actuator |
| 750-336-G1 | Resistor network assembly |
| 750-338-P1 | Contact insulator (underneath carousel electrical contacts) |
| In-vacuum cables | |
| 321-039-G12 | In-vacuum cable, 15.2 cm (6 in.) |
| 007-252 | In-vacuum cable, 30.5 cm (12 in.) |
| 321-039-G11 | In-vacuum cable, 61.0 cm (24 in.) |
| 007-044 | In-vacuum cable, 78.1 cm (30.75 in.) |
| 007-059 | In-vacuum cable, 91.4 cm (36 in.) |
| 007-061 | In-vacuum cable, 121.9 cm (48 in.) - Requires ModeLock controller |
| 321-039-G13 | In-Vacuum Cable, 154.2 cm (60 in.) - Requires ModeLock controller |
| 321-039-G14 | In-vacuum cable, 182.9 cm (72 in.) - Requires ModeLock controller |
| 321-039-G15 | In-vacuum cable, 3.5 m (137.8 in.) - Requires ModeLock controller and 4 m XIU |
| 321-039-G16 | In-vacuum cable, 4 m (157.5 in.) - Requires ModeLock controller and 4 m XIU |
