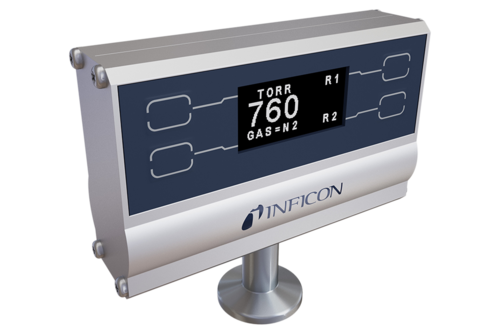

PGE500 ATM ~ 중진공 게이지

INFICON 피라니 게이지 강화 500(PGE500)은 시장에서 제공되는 최신 디지털 대류 강화 피라니 기술이 적용되어 있습니다.

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

INFICON 피라니 게이지 강화 500(PGE500)은 시장에서 제공되는 최신 디지털 대류 강화 피라니 기술이 적용되어 있습니다. 대류의 물리적 특성으로 인해 이 유형의 피라니는 100 ~ 1000 mbar의 측정 범위에서 더 높은 정확도를 제공합니다. 이 견고한 게이지와 센서 설계에 통합 키패드가 있는 밝고 선명하며 깨끗한 OLED 디스플레이, RS485/RS232 디지털 인터페이스, 4개의 선택 가능한 아날로그 출력 신호 등 공장 제조 시 구성되는 많은 기능이 결합되어, PGE500은 높은 가치와 낮은 소유 비용을 위해 선택하는 제품이 됩니다. 이 모든 기능은 저진공부터 고진공 범위까지 경제적인 진공 측정이 필요한 많은 적용개소에 적합합니다.

장점

대기에 가까운 넓은 측정 범위와 높은 정확도를 위해 대류 강화된 Pirani 기술
내장 디스플레이, 2개의 셋포인트, 4개의 아날로그 출력 신호 및 2개의 디지털 인터페이스가 있는 올인원 액티브 게이지
간편한 설정, 보정 및 작동을 위한 키패드가 있는 밝은 디지털 OLED 디스플레이
4개의 옵션 아날로그 출력 신호(사용자 선택 가능 3개, 기본 1개)
공장 사전 설정 아날로그 출력 신호 또는 키패드를 통해 선택 가능
공장 사전 설정 디스플레이 장치 또는 키패드를 통해 선택 가능
사용자 프로그래밍 가능한 셋포인트 릴레이(대량 주문 요청 시 공장 사전 설정)
금 도금 텅스텐 필라멘트
기계적 충격과 진동에 덜 영향받고 매우 견고한 기계적 강도
플랜지 옵션 선택
규정 준수 및 표준: CE, RoHS
대부분의 Granville-Phillips^® Mini-Convectron^® 모듈(GP275)을 직접 드롭인 교체 (Granville-Phillips^® 및 Mini-Convectron^®은 매사추세츠주 앤도버에 소재한 MKS Instruments의 등록 상표)

일반적인 응용 분야

초기 진공 압력 측정
저진공부터 고진공 범위까지 일반 진공 측정 및 제어

사양서

Measurement range N₂	mbar Torr Pa	1.3×10^-4 … 1333 1×10^-4 … 1000 1.3×10^-2 … 133'000

Accuracy (N₂)

1.3×10^-4 … 1.3×10^-3 mbar		0.1x10^-3 mbar resolution
1×10^-3 … 530 mbar	% of reading	±10
530 … 1333 mbar	% of reading	±2.5
1×10^-4 … 1×10^-3 Torr	Torr	0.1 mTorr resolution
1×10^-3 … 400 Torr	% of reading	±10
400 … 1000 Torr	% of reading	±2.5

Repeatability (N₂)	% of reading	±2

Admissible temperature

Operation (ambient)	°C	0 … +40
Storage	°C	-40 … +70
Bakeout (electronics removed)	°C	≤150

Supply voltage	V (dc)	+12 … +28

Setpoint relay: Number of setpoints	Number of setpoints	2 (single-pole double-throw relays (SPDT)); 1A at 30V (dc) resisiv or V (ac) non-inductive

Materials exposed exposed to vacuum	exposed exposed to vacuum	gold plated tungsten, 304 & 316 stainless steel, glass, nickel, Teflon^®
