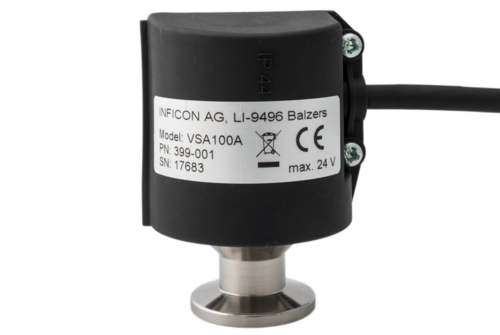

진공 스위치
VSA100A
주변보다 3mbar 낮은 설정값
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON 진공 스위치 VSA100A는 진공 시스템의 안전 스위치로 사용됩니다. 예를 들어, 대기압보다 6mbar 아래 기압에서 순수 가스로 진공 시스템을 환기시킬 때 가스 공급을 자동으로 중단합니다. 대기압보다 3 mbar 낮은 전환 압력을 반환하는 6 mbar의 차동 압력에서 탄성 격막은 부속 장비를 직접 전환하는 데 사용될 수 있는 전환 접점을 작동시킵니다.
장점
- 신뢰할 수 있고 저렴한 진공 스위치
- 긴 수명
- 견고한 디자인
- 간편한 통합 방식
- IP 44 보호
일반적인 응용 분야
- 로드록 챔버 제어
- 진공 시스템의 안전 정지
사양서
| 스위칭 압력 | mbar | 6 ±2 (below atmosphere) |
| 백 스위칭 | mbar | 3 ±2 (below atmosphere) |
| 작동 압력(절대압) | bar | <2 |
| 보호 유형 | IP 44 | |
| 진공에 노출된 재료 | stainless steel 1.4305, EPDM, PTFE (Teflon)
| |
| 기술 참고 정보: 사용된 격막 재료(EPDM)로 인해 진공 스위치 VSA100A는 공정 가스에 대량의 헬륨이 포함되는 분야에는 적합하지 않습니다. 헬륨에 대한 다이어프램 누출률은 -6 mbar l/s입니다. | ||
파트 넘버
| Part Number | Description |
| 399-001 | VSA100A Vacuum Switch DN16KF, 3m Cable |
