진공 스위치
VSD200
주변 압력 대비 -100 … +50 Torr인 셋포인트 범위
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON 진공 스위치는 정확하고 믿을 수 있는 압력을 탐지하도록 설계되었습니다. 이러한 견고한 전자 스위치는 압력 인터록을 포함하여 모든 진공 응용 분야에서 사용됩니다. 스위치는 절대(진공 기준) 또는 차동(주변 기준)의 두 가지 버전으로 사용할 수 있습니다.
특징
- IP 44 보호
- 무위상 접점을 가진 릴레이 출력
- 고정밀 온도 보상 센서
- 압력 범위 1×10-9 mbar … 2 bar
장점
- 내부식성 전체 스테인레스강 설계
- 견고한 디자인, 청정실 규격
- 셋포인트가 공장에서 사전 설정되거나 현장에서 조정 가능하여 설치가 간편함
일반적인 응용 분야
- 모든 진공 분야에 적합한 대기압 감지 기능
- 압력 인터록(전원 공급, 가스 공급, 펌프, 밸브, 액추에이터 등)
- 진공 ~ 고진공
사양서
-100 ... +50 Torr
-100 ... +50 mbar
| Setpoint range | mbar Torr | – –99 … +46 |
| Relay output | Relay output | n.o., n.c., potential free |
| Setpoint accuracy | Torr | ±0.75 |
| Materials exposed to vacuum | stainless steel | |
| Hysteresis | Torr | 3 |
| Setpoint range | mbar Torr | –99 … +46 – |
| Relay output | Relay output | n.o., n.c., potential free |
| Setpoint accuracy | Torr | ±0.75 |
| Materials exposed to vacuum | stainless steel | |
| Hysteresis | Torr | 3 |

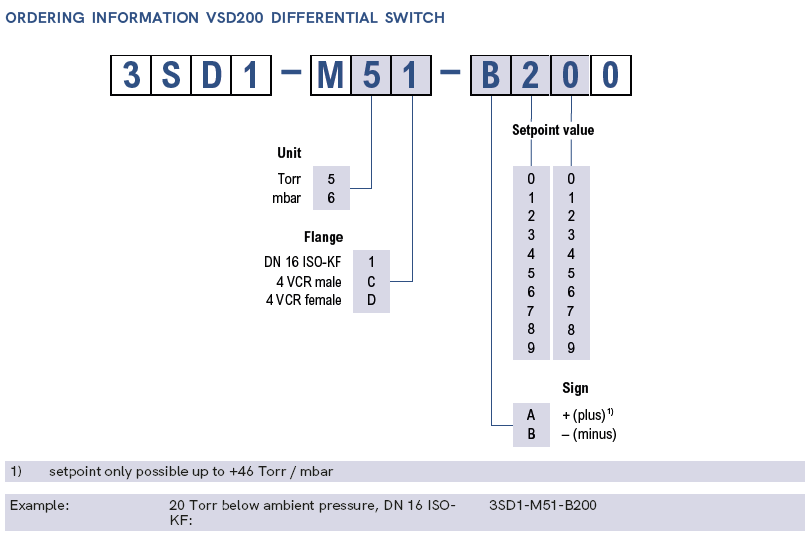

파트 넘버
다운로드
데이터시트
VSD200 differential switch DE
pdf
•
382,5 KB
•
독일어
•
데이터시트
VSA200 VSD200 Vacuum Switch Datasheet
pdf
•
128,9 KB
•
영어
•
데이터시트
VSD200 differential switch JA
pdf
•
479,5 KB
•
일본어
•
데이터시트
VSD200 differential switch ZH
pdf
•
455,8 KB
•
중국어
•
데이터시트
VSD200 differential switch
pdf
•
423,7 KB
•
스페인어
•
데이터시트
VSD200 differential switch KO
pdf
•
411,0 KB
•
한국어
•
데이터시트
매뉴얼
제품은 다음 마켓에서 사용됩니다
