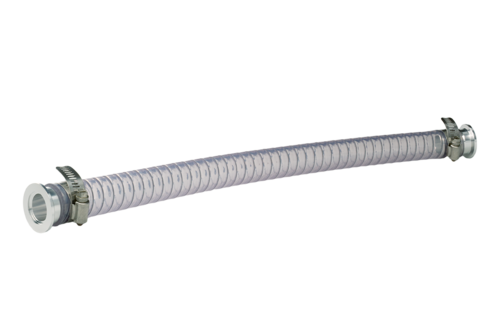

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
| 치수 A | 500 mm/1000 mm/1500 mm |
| 치수 B | 130 mm |
| 치수 C | 65 mm |
| 재료: | |
| 호스 | 강철 나선형 주조 PVC |
| 니플 | 알루미늄 |
| 호스 클램프 | 스테인레스 스틸 430 |
B = 다중 굽힘을 위한 반경 | |
C = 단일 굽힘의 반경
|
| 치수 A | 500 mm/1000 mm/2000 mm/5000 mm |
| 치수 B | 200 mm |
| 치수 C | 100 mm |
| 재료: | |
| 호스 | 강철 나선형 주조 PVC |
| 니플 | 알루미늄 |
| 호스 클램프 | 스테인레스 스틸 430 |
B = 다중 굽힘을 위한 반경 | |
C = 단일 굽힘의 반경
|
| 치수 A | 500 mm/1000 mm |
| 치수 B | 260 mm |
| 치수 C | 130 mm |
| 재료: | |
| 호스 | 강철 나선형 주조 PVC |
| 니플 | 알루미늄 |
| 호스 클램프 | 스테인레스 스틸 430 |
B = 다중 굽힘을 위한 반경 | |
C = 단일 굽힘의 반경
|
파트 넘버
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
| 파트 넘버 | 설명 |
| 211-406 | PVC hose cpl., DN16 ISO-KF, 500 mm |
| 211-407 | PVC hose cpl., DN16 ISO-KF, 1000 mm |
| 211-509 | PVC hose cpl., DN16 ISO-KF, 1500 mm |
| 파트 넘버 | 설명 |
| 211-408 | PVC hose cpl., DN25 ISO-KF, 500 mm |
| 211-409 | PVC hose cpl., DN25 ISO-KF, 1000 mm |
| 211-412 | PVC hose cpl., DN25 ISO-KF, 2000 mm |
| 211-413 | PVC hose cpl., DN25 ISO-KF, 5000 mm |
| 파트 넘버 | 설명 |
| 211-410 | PVC hose cpl., DN40 ISO-KF, 500 mm |
| 211-411 | PVC hose cpl., DN40 ISO-KF, 1000 mm |
