1. 감소 센터링 링 알루미늄
ISO-KF

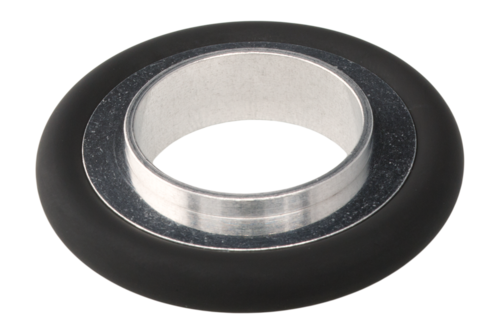

감소 센터링 링 알루미늄

Reducing-centering-ring-aluminum
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 세계적인 물류
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 2011/65/EU RoHS 준수

사양

DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
치수 A                 17 mm
치수 B10 mm
치수 C12 mm
치수 D8 mm
치수 E3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 26 mm
치수 B20 mm
치수 C22 mm
치수 D8 mm
치수 E3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 41 mm
치수 B32 mm
치수 C34 mm
치수 D8 mm
치수 E3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
전체 사양 다운로드

파트 넘버

CR
FPM
NBR
EPDM
VMQ
파트 넘버설명
211-072Red. centering ring DN10-16 ISO-KF, Al/CR
211-073Red. centering ring DN20-25 ISO-KF, Al/CR
211-074Red. centering ring DN32-40 ISO-KF, Al/CR
파트 넘버설명
211-075Red. centering ring DN10-16 ISO-KF, Al/FPM
211-076Red. centering ring DN20-25 ISO-KF, Al/FPM
211-077Red. centering ring DN32-40 ISO-KF, Al/FPM
파트 넘버설명
211-712Red. centering ring DN10-16 ISO-KF, Al/NBR
211-713Red. centering ring DN20-25 ISO-KF, Al/NBR
211-714Red. centering ring DN32-40 ISO-KF, Al/NBR
파트 넘버설명
211-715Red. centering ring DN10-16 ISO-KF, Al/EPDM
211-716Red. centering ring DN20-25 ISO-KF, Al/EPDM
211-717Red. centering ring DN32-40 ISO-KF, Al/EPDM
파트 넘버설명
211-718Red. centering ring DN10-16 ISO-KF, Al/VMQ
211-719Red. centering ring DN20-25 ISO-KF, Al/VMQ
211-720Red. centering ring DN32-40 ISO-KF, Al/VMQ
