진공 피드스루

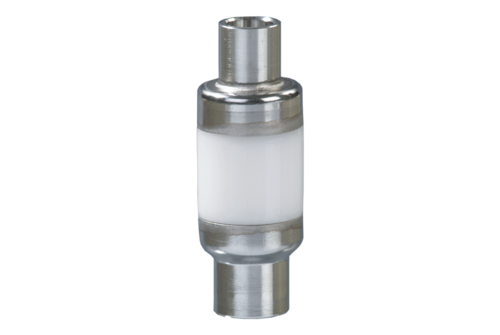

금속 세라믹 연결
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
장점
- 고급 재료를 통해 최대 400°C까지 반복 베이킹 가능
- 2011/65/EU RoHS 준수
사양
3 kV
2 kV
5 kV
10 kV
전압 1) | 3 kV | |
절연체 | Al2O3 | |
연결 | ||
a | Fe-Ni | |
b | Fe-Ni | |
베이크 아웃 온도 | °C | 400 |
기밀성 | mbar•l/s | 5 x 10-11 |
무게 | g | 5 |
1) 양쪽 대기에서의 공기 및 표면 누설에 대해 VDE 0110을 기반으로 함. | ||
압력이 10⁻⁴ mbar 미만일 경우 값이 최대 두 배까지 허용됨.
|
전압 1) | 2 kV | |
절연체 | Al2O3 | |
연결 | ||
a | Fe-Co | |
b | 스테인레스 스틸 304/1.4301 | |
베이크 아웃 온도 | °C | 400 |
기밀성 | mbar•l/s | 5 x 10-11 |
무게 | g | 12 |
1) 양쪽 대기에서의 공기 및 표면 누설에 대해 VDE 0110을 기반으로 함. | ||
압력이 10⁻⁴ mbar 미만일 경우 값이 최대 두 배까지 허용됨.
|
전압 1) | 5 kV | |
절연체 | Al2O3 | |
연결 | ||
a | Fe-Co | |
b | 스테인레스 스틸 304/1.4301 | |
베이크 아웃 온도 | °C | 400 |
기밀성 | mbar•l/s | 5 x 10-11 |
무게 | g | 25 |
1) 양쪽 대기에서의 공기 및 표면 누설에 대해 VDE 0110을 기반으로 함. | ||
압력이 10⁻⁴ mbar 미만일 경우 값이 최대 두 배까지 허용됨.
|
전압 1) | 10 kV | |
절연체 | Al2O3 | |
연결 | ||
a | Fe-Ni | |
b | 스테인레스 스틸 304/1.4301 | |
베이크 아웃 온도 | °C | 400 |
기밀성 | mbar•l/s | 5 x 10-11 |
무게 | g | 90 |
1) 양쪽 대기에서의 공기 및 표면 누설에 대해 VDE 0110을 기반으로 함. | ||
압력이 10⁻⁴ mbar 미만일 경우 값이 최대 두 배까지 허용됨.
|
파트 넘버
설명 | |
214-161 | Metal Ceramic Connections, 3 kV Connector |
214-162 | Metal Ceramic Connections, 2 kV Connector |
214-163 | Metal Ceramic Connections, 5 kV Connector |
214-164 | Metal Ceramic Connections, 10 kV Connector |
다운로드
데이터시트
Metall-Keramik-Anschlüsse 2kV bis 10kV DE
pdf
•
293,5 KB
•
독일어
•
데이터시트
Metal Cermaic Connections 2kV to 10kV EN
pdf
•
292,5 KB
•
영어
•
데이터시트
Conexiones de cerámica de metal 2kV a 10kV ES
pdf
•
292,4 KB
•
스페인어
•
데이터시트
金属セラミック接続 2kV ~ 10kV JA
pdf
•
362,3 KB
•
일본어
•
데이터시트
金属陶瓷连接 2kV 至 10kV ZH
pdf
•
343,5 KB
•
중국어
•
데이터시트
금속 세라믹 연결부 2kV ~ 10kV KO
pdf
•
325,5 KB
•
한국어
•
데이터시트
