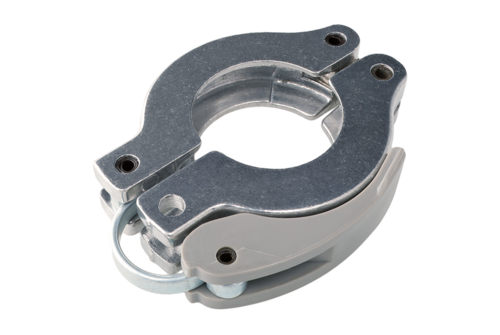

ISO-KF
급속 조임 클램프
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 세계적인 물류
- 2011/65/EU RoHS 준수
사양서
DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
| 치수 A | 52 mm |
| 치수 B | 70 mm |
| 치수 C | 16 mm |
| 스프링스: | 스틸 |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 레버: | 폴리아마이드 |
온도:
| 최대 80°C |
| 치수 A | 61 mm |
| 치수 B | 81 mm |
| 치수 C | 16 mm |
| 스프링스: | 스틸 |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 레버: | 폴리아마이드 |
온도:
| 최대 80°C |
| 치수 A | 75 mm |
| 치수 B | 98 mm |
| 치수 C | 18 mm |
| 스프링스: | 스틸 |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 레버: | 폴리아마이드 |
온도:
| 최대 80°C |
파트 넘버
| 파트 넘버 | 설명 | |
| DN10-16 ISO-KF | 211-005 | Rapid fastening clamping ring DN10-16 |
| DN20-25 ISO-KF | 211-006 | Rapid fastening clamping ring DN20-25 |
| DN32-40 ISO-KF | 211-007 | Rapid fastening clamping ring DN32-40 |
