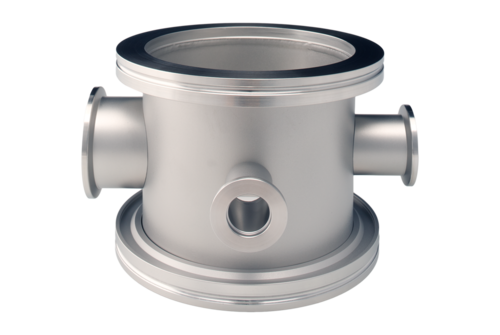

INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양서
| DN63 ISO-K | DN100 ISO-K | DN160 ISO-K | |
| 치수 A | 88 mm | 100 mm | 100 mm |
| 치수 B | 44 mm | 50 mm | 50 mm |
| 치수 C | 66 mm | 82 mm | 107 mm |
| 치수 D | 64 mm | 80 mm | 107 mm |
| 치수 E | 59 mm | 77 mm | 105 mm |
| 플랜지: | 1xDN16 ISO-KF, 1xDN25 ISO-KF, 1xDN40 ISO-KF | ||
재료: 스테인레스 스틸 304
| |||
파트 넘버
| 파트 넘버 | 설명 |
| 212-131 | Measurement cross piece, inox, DN63 ISO-K |
| 212-132 | Measurement cross piece, inox, DN100 ISO-K |
| 212-133 | Measurement cross piece, inox, DN160 ISO-K |
