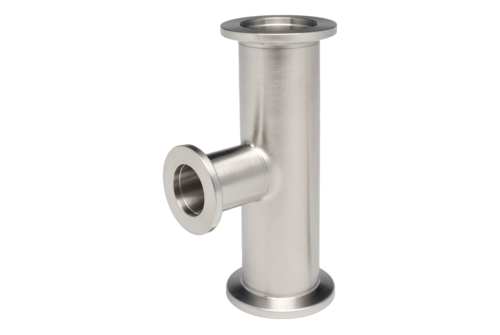

리듀싱 티, 스테인레스강 304
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양
| 치수 A | 치수 B | 치수 C | |
| DN25/16 ISO-KF | 50 mm | 100 mm | 40 mm |
| DN40/16 ISO-KF | 65 mm | 130 mm | 40 mm |
| DN40/25 ISO-KF | 65 mm | 130 mm | 50 mm |
| DN50/16 ISO-KF | 70 mm | 140 mm | 50 mm |
| DN50/25 ISO-KF | 70 mm | 140 mm | 65 mm |
DN50/40 ISO-KF
| 70 mm | 140 mm | 65 mm |
파트 넘버
| 파트 넘버 | 설명 | |
| DN25/16 ISO-KF | 211-316 | Reducing T piece, Inox, DN25/16 ISO-KF |
| DN40/16 ISO-KF | 211-317 | Reducing T piece, Inox, DN40/16 ISO-KF |
| DN40/25 ISO-KF | 211-318 | Reducing T piece, Inox, DN40/25 ISO-KF |
| DN50/16 ISO-KF | 211-319 | Reducing T piece, Inox, DN50/16 ISO-KF |
| DN50/25 ISO-KF | 211-320 | Reducing T piece, Inox, DN50/25 ISO-KF |
| DN50/40 ISO-KF | 211-321 | Reducing T piece, Inox, DN50/40 ISO-KF |
다운로드
데이터시트
Reducing Tee - Stainless Steel EN
pdf
•
286,9 KB
•
영어
•
데이터시트
Reducción T - Acero inoxidable ES
pdf
•
341,5 KB
•
스페인어
•
데이터시트
径変換ティー - SUS JA
pdf
•
373,4 KB
•
일본어
•
데이터시트
异径管三通 - 不锈钢 ZH
pdf
•
354,1 KB
•
중국어
•
데이터시트
T-Reduzierstück - Edelstahl DE
pdf
•
301,4 KB
•
독일어
•
데이터시트
리듀싱 티 - SUS KO
pdf
•
324,2 KB
•
한국어
•
데이터시트
