ISO-KF

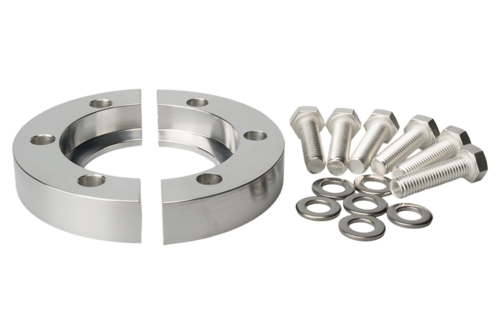

미터법 나사를 사용한 벌크헤드 클램프

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10^-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

경쟁력 있는 가격 책정
설계 및 측정은 국제적인 표준을 엄격히 따릅니다
세계적인 물류
2011/65/EU RoHS 준수

사양서

DN10-16 ISO-KF

DN20-25 ISO-KF

DN32-40 ISO-KF

DN50 ISO-KF

치수 A	38.1 mm

치수 B	51 mm

치수 C	22 mm

치수 D	9.5 mm

치수 E	5.3 mm

클램프 하프:	알루미늄 6082

볼트:	육각 헤드 나사;
	DIN933, A2, M5x20;
	은도금

와셔:	와셔 DIN 125 A, A2
와셔:	5.3/10x1

나사 개수:	6

치수 A	48 mm

치수 B	61 mm

치수 C	32 mm

치수 D	9.5 mm

치수 E	5.3 mm

클램프 하프:	알루미늄 6082

볼트:	육각 헤드 나사;
	DIN933, A2, M5x20;
	은도금

와셔:	와셔 DIN 125 A, A2
와셔:	5.3/10x1

나사 개수:	6

치수 A	62 mm

치수 B	75 mm

치수 C	47 mm

치수 D	9.5 mm

치수 E	5.3 mm

클램프 하프:	알루미늄 6082

볼트:	육각 헤드 나사;
	DIN933, A2, M5x20;
	은도금

와셔:	와셔 DIN 125 A, A2
와셔:	5.3/10x1

나사 개수:	6

치수 A	82.55 mm

치수 B	95 mm

치수 C	62 mm

치수 D	10 mm

치수 E	5.3 mm

클램프 하프:	알루미늄 6082

볼트:	육각 헤드 나사;
	DIN933, A2, M5x20;
	은도금

와셔:	와셔 DIN 125 A, A2
와셔:	5.3/10x1

나사 개수:	8

전체 사양 다운로드

파트 넘버

	파트 넘버	설명

DN10-16 ISO-KF	211-541	Bulkhead clamp DN10-16 ISO-KF

DN20-25 ISO-KF	211-542	Bulkhead clamp DN20-25 ISO-KF

DN32-40 ISO-KF	211-543	Bulkhead clamp DN32-40 ISO-KF

DN50 ISO-KF	211-544	Bulkhead clamp DN50 ISO-KF
