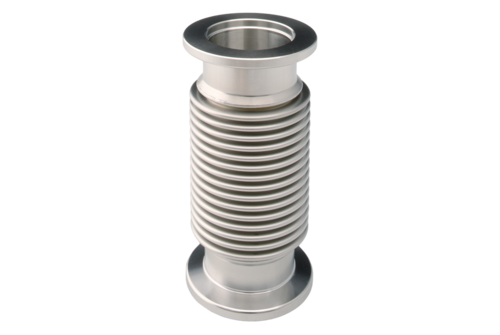

벨로우즈 ISO-KF

ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
치수 A | 70 mm |
치수 B | 3.5 mm |
치수 C | 3 mm |
치수 D | 23° |
치수 E | 5 mm |
재료: | |
플랜지 | 스테인레스 스틸 304/1.4301 |
벨로우즈 | 스테인레스 스틸 316Ti/1.4571 |
최대 내부 압력: 4 bar | |
A = 스트레스를 받지 않은 길이 | |
D = 축에서 최대 편차 | |
E = 측면 변위
|
치수 A | 70 mm |
치수 B | 6.4 mm |
치수 C | 4.1 mm |
치수 D | 21° |
치수 E | 4 mm |
재료: | |
플랜지 | 스테인레스 스틸 304/1.4301 |
벨로우즈 | 스테인레스 스틸 316Ti/1.4571 |
최대 내부 압력: 4 bar | |
A = 스트레스를 받지 않은 길이 | |
D = 축에서 최대 편차 | |
E = 측면 변위
|
치수 A | 80 mm |
치수 B | 8 mm |
치수 C | 5 mm |
치수 D | 17° |
치수 E | 3.5 mm |
재료: | |
플랜지 | 스테인레스 스틸 304/1.4301 |
벨로우즈 | 스테인레스 스틸 316Ti/1.4571 |
최대 내부 압력: 4 bar | |
A = 스트레스를 받지 않은 길이 | |
D = 축에서 최대 편차 | |
E = 측면 변위
|
치수 A | 100 mm |
치수 B | 11 mm |
치수 C | 7 mm |
치수 D | 15° |
치수 E | 7 mm |
재료: | |
플랜지 | 스테인레스 스틸 304/1.4301 |
벨로우즈 | 스테인레스 스틸 316Ti/1.4571 |
최대 내부 압력: 4 bar | |
A = 스트레스를 받지 않은 길이 | |
D = 축에서 최대 편차 | |
E = 측면 변위
|
치수 A | 100 mm |
치수 B | 10 mm |
치수 C | 6 mm |
치수 D | 15° |
치수 E | 8 mm |
재료: | |
플랜지 | 스테인레스 스틸 304/1.4301 |
벨로우즈 | 스테인레스 스틸 316Ti/1.4571 |
최대 내부 압력: 4 bar | |
A = 스트레스를 받지 않은 길이 | |
D = 축에서 최대 편차 | |
E = 측면 변위
|
파트 넘버
파트 넘버 | 설명 | |
DN10 ISO-KF | 211-326 | Bellows, inox, DN10 ISO-KF |
DN16 ISO-KF | 211-327 | Bellows, inox, DN16 ISO-KF |
DN25 ISO-KF | 211-328 | Bellows, inox, DN25 ISO-KF |
DN40 ISO-KF | 211-329 | Bellows, inox, DN40 ISO-KF |
DN50 ISO-KF | 211-330 | Bellows, inox, DN50 ISO-KF |
