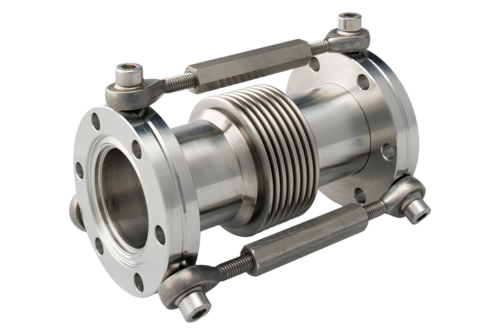

ISO-CF-F
보정기
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON CF 고품질 피팅은 ISO 3669 및 최신 TS/ISO 3669-2 표준에 따라 제작됩니다. INFICON 초고진공 피팅은 1 x 10-12mbar까지의 적용개소 및 최대 400°C 베이크아웃 온도에 사용하도록 설계되어 있습니다.
장점
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양
DN40 ISO-CF-F
DN63 ISO-CF-F
DN100 ISO-CF-F
| 치수 A | 120 mm |
| 치수 B | 10 mm |
| 치수 C | 0 mm |
| 치수 D | 36.8 mm |
| 치수 E | 100 mm |
| 치수 F | 10 mm |
| 치수 G | 10° |
플랜지: 스테인레스 스틸 304L/1.4306
| |
| 치수 A | 130 mm |
| 치수 B | 20 mm |
| 치수 C | 0 mm |
| 치수 D | 62 mm |
| 치수 E | 154 mm |
| 치수 F | 13 mm |
| 치수 G | 12° |
플랜지: 스테인레스 스틸 304L/1.4306
| |
| 치수 A | 127 mm |
| 치수 B | 30 mm |
| 치수 C | 0 mm |
| 치수 D | 92 mm |
| 치수 E | 192 mm |
| 치수 F | 13 mm |
| 치수 G | 12° |
플랜지: 스테인레스 스틸 304L/1.4306
| |
파트 넘버
| 파트 넘버 | 설명 |
| 213-346 | Compensator, DN40 ISO-CF-F |
| 213-347 | Compensator, DN63 ISO-CF-F |
| 213-348 | Compensator, DN100 ISO-CF-F |
다운로드
데이터시트
