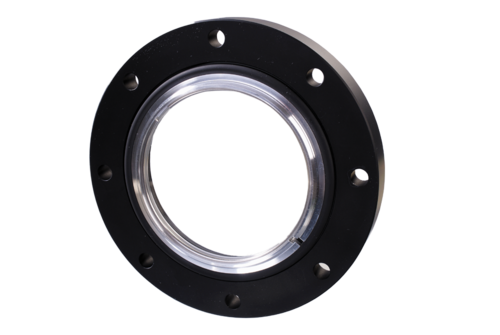

인피콘은 뷰포트가 필요한 모든 분야에 적합한 광범위한 업계 공인 뷰포트를 제공합니다.

다음과 같은 뷰포트를 제공합니다:

  • 붕규산 글래스
  • 코디얼 글래스
  • 사파이어 글래스

사용 가능한 플랜지 디자인 ISO-KF/ISO-K/ISO-F 및 CF가 당사의 피팅 제품군에 해당합니다.

장점

  • 광시야각
  • 2011/65/EU RoHS 준수

사양

DN63 ISO-F
DN100 ISO-F
DN160 ISO-F
진공 연결 DN63 ISO-F
재료
창문 붕규산 유리
씰 FPM
플랜지 검정 양극 산화 처리된 알루미늄
센터링 링 알루미늄
스냅 링 스테인레스 스틸 304/1.4301
베이크 아웃 온도°C150
기밀성mbar•l/s1 × 10-9
압력(절대) 1 × 10-8 mbar ... 2 bar
최대 150°Cbar1
두께
창문mm7.5
보호 유리mm2.3

무게



kg0.8
진공 연결 DN100 ISO-F
재료
창문 붕규산 유리
씰 FPM
플랜지 검정 양극 산화 처리된 알루미늄
센터링 링 알루미늄
스냅 링 스테인레스 스틸 304/1.4301
베이크 아웃 온도°C150
기밀성mbar•l/s1 × 10-9
압력(절대) 1 × 10-8 mbar ... 2 bar
최대 150°Cbar1
두께
창문mm11
보호 유리mm2.3

무게



kg1.4
진공 연결 DN160 ISO-F
재료
창문 붕규산 유리
씰 FPM
플랜지 검정 양극 산화 처리된 알루미늄
센터링 링 알루미늄
스냅 링 스테인레스 스틸 304/1.4301
베이크 아웃 온도°C150
기밀성mbar•l/s1 × 10-9
압력(절대) 1 × 10-8 mbar ... 2 bar
최대 150°Cbar1
두께
창문mm15
보호 유리mm2.3

무게



kg3
전체 사양 다운로드

파트 넘버

파트 넘버설명
DN63 ISO-F
214-016Viewport 1)
214-046Protective glass, 5 pcs.
DN100 ISO-F
214-017Viewport 1)
214-047Protective glass, 5 pcs.
DN160 ISO-F
214-018Viewport 1)
214-048Protective glass, 5 pcs.
1) 클로, 볼트, 너트 및 와셔 포함
