ISO-KF

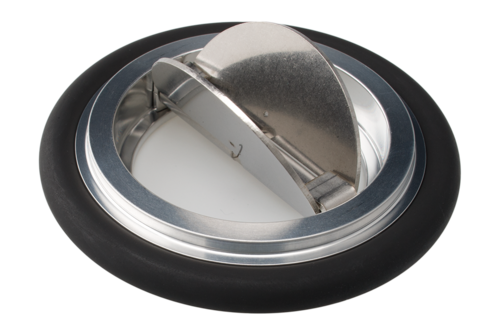

스로틀이 있는 센터링 링
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 2011/65/EU RoHS 준수
사양
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
| 치수 A | 17 mm |
| 치수 B | 13 mm |
| 치수 C | 8 mm |
| 치수 D | 3.9 mm |
| 치수 E | 6.2 mm |
| 링 | 알루미늄 |
| 내부 부품 | 스테인레스 스틸 304/1.4301 and 303/1.4305 |
씰
| FPM |
| 치수 A | 26 mm |
| 치수 B | 18 mm |
| 치수 C | 8 mm |
| 치수 D | 3.9 mm |
| 치수 E | 9 mm |
| 링 | 알루미늄 |
| 내부 부품 | 스테인레스 스틸 304/1.4301 and 303/1.4305 |
씰
| FPM |
| 치수 A | 41 mm |
| 치수 B | 30 mm |
| 치수 C | 8 mm |
| 치수 D | 3.9 mm |
| 치수 E | 14.3 mm |
| 링 | 알루미늄 |
| 내부 부품 | 스테인레스 스틸 304/1.4301 and 303/1.4305 |
씰
| FPM |
| 치수 A | 52 mm |
| 치수 B | 42 mm |
| 치수 C | 8 mm |
| 치수 D | 3.9 mm |
| 치수 E | 19.9 mm |
| 링 | 알루미늄 |
| 내부 부품 | 스테인레스 스틸 304/1.4301 and 303/1.4305 |
씰
| FPM |
파트 넘버
| 파트 넘버 | 설명 | |
| DN16 ISO-KF | 211-622 | Centering Ring w. throttle DN16 ISO-KF |
| DN25 ISO-KF | 211-623 | Centering Ring w. throttle DN25 ISO-KF |
| DN40 ISO-KF | 211-624 | Centering Ring w. throttle DN40 ISO-KF |
| DN50 ISO-KF | 211-625 | Centering Ring w. throttle DN50 ISO-KF |
다운로드
데이터시트
Zentrierring mit Drossel DE
pdf
•
246,3 KB
•
독일어
•
데이터시트
Centering Ring with Throttle EN
pdf
•
244,9 KB
•
영어
•
데이터시트
Anillo de centrado con mariposa ES
pdf
•
245,9 KB
•
스페인어
•
데이터시트
スロットル付きセンターリング JA
pdf
•
318,6 KB
•
일본어
•
데이터시트
带节流阀的中环 ZH
pdf
•
304,5 KB
•
중국어
•
데이터시트
스로틀이 있는 센터링 링 KO
pdf
•
280,7 KB
•
한국어
•
데이터시트
