ISO-KF

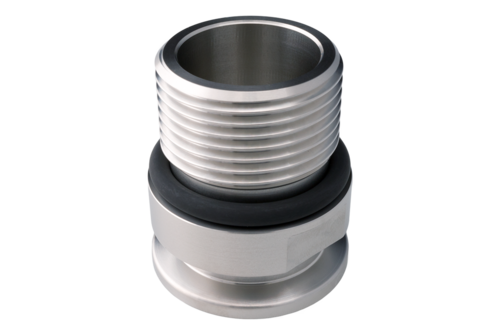

스크류인 플랜지
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양서
| 치수 A | 치수 B | 치수 C | 치수 D | |
| DN16 ISO-KF/M16x1.5 | 42 mm | 11.5 mm | M16x1.5 | 10.5 mm |
| DN10 ISO-KF/G ⅜" | 35 mm | 15 mm | G ⅜" | 12 mm |
| DN16 ISO-KF/G ½" | 35 mm | 15 mm | G ½" | 16 mm |
| DN25 ISO-KF/G 1" | 45 mm | 25 mm | G 1" | 25 mm |
| DN40 ISO-KF/G 1 ½" | 50 mm | 30 mm | G 1 ½" | 41 mm |
평면 너비 메트릭(SI)
| ||||
파트 넘버
| 파트 넘버 | 설명 | |
| DN16 ISO-KF/M16x1.5 | 211-372 | Screw-in flange, inox, DN16 ISO-KF/M16x1.5 |
| DN10 ISO-KF/G ⅜" | 211-366 | Screw-in flange, inox, DN10 ISO-KF/G ⅜" |
| DN16 ISO-KF/G ½" | 211-367 | Screw-in flange, inox, DN16 ISO-KF/G ½" |
| DN25 ISO-KF/G 1" | 211-368 | Screw-in flange, inox, DN25 ISO-KF/G 1" |
| DN40 ISO-KF/G 1 ½" | 211-369 | Screw-in flange, inox, DN40 ISO-KF/G 1 ½" |
다운로드
데이터시트
