1. 스테인레스강 304 센터링 링
ISO-KF

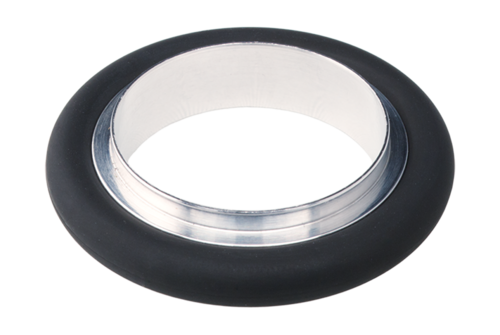

스테인레스강 304 센터링 링

Centering-Ring
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 세계적인 물류
  • 2011/65/EU RoHS 준수

사양

DN10 ISO-KF
DN16 ISO-KF
DN20 ISO-KF
DN25 ISO-KF
DN32 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
치수 A                 12 mm
치수 B10 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 17 mm
치수 B16 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 22 mm
치수 B20 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 26 mm
치수 B25 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 34 mm
치수 B32 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 41 mm
치수 B40 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A                 52 mm
치수 B50 mm
치수 C8 mm
치수 D3.9 mm
링:스테인레스 스틸 304/1.4301

씰:



CR, FPM, NBR, EPDM, VMQ
전체 사양 다운로드

파트 넘버

CR
FPM
NBR
EPDM
VMQ
파트 넘버설명
211-672Centering ring DN10 ISO-KF, Inox/CR
211-673Centering ring DN16 ISO-KF, Inox/CR
211-674Centering ring DN20 ISO-KF, Inox/CR
211-675Centering ring DN25 ISO-KF, Inox/CR
211-676Centering ring DN32 ISO-KF, Inox/CR
211-677Centering ring DN40 ISO-KF, Inox/CR
211-678Centering ring DN50 ISO-KF, Inox/CR
파트 넘버설명
211-065Centering ring DN10 ISO-KF, Inox/FPM
211-066Centering ring DN16 ISO-KF, Inox/FPM
211-067Centering ring DN20 ISO-KF, Inox/FPM
211-068Centering ring DN25 ISO-KF, SS/FPM
211-069Centering ring DN32 ISO-KF, Inox/FPM
211-070Centering ring DN40 ISO-KF, SS/FPM
211-071Centering ring DN50 ISO-KF, SS/FPM
파트 넘버설명
211-679Centering ring DN10 ISO-KF, Inox/NBR
211-680Centering ring DN16 ISO-KF, Inox/NBR
211-681Centering ring DN20 ISO-KF, Inox/NBR
211-682Centering ring DN25 ISO-KF, Inox/NBR
211-683Centering ring DN32 ISO-KF, Inox/NBR
211-684Centering ring DN40 ISO-KF, Inox/NBR
211-685Centering ring DN50 ISO-KF, Inox/NBR
파트 넘버설명
211-686Centering ring DN10 ISO-KF, Inox/EPDM
211-687Centering ring DN16 ISO-KF, Inox/EPDM
211-688Centering ring DN20 ISO-KF, Inox/EPDM
211-689Centering ring DN25 ISO-KF, Inox/EPDM
211-690Centering ring DN32 ISO-KF, Inox/EPDM
211-691Centering ring DN40 ISO-KF, Inox/EPDM
211-692Centering ring DN50 ISO-KF, Inox/EPDM
파트 넘버설명
211-693Centering ring DN10 ISO-KF, Inox/VMQ
211-694Centering ring DN16 ISO-KF, Inox/VMQ
211-695Centering ring DN20 ISO-KF, Inox/VMQ
211-696Centering ring DN25 ISO-KF, Inox/VMQ
211-697Centering ring DN32 ISO-KF, Inox/VMQ
211-698Centering ring DN40 ISO-KF, Inox/VMQ
211-699Centering ring DN50 ISO-KF, Inox/VMQ
