1. 알루미늄 대형 센터링 링
ISO-K

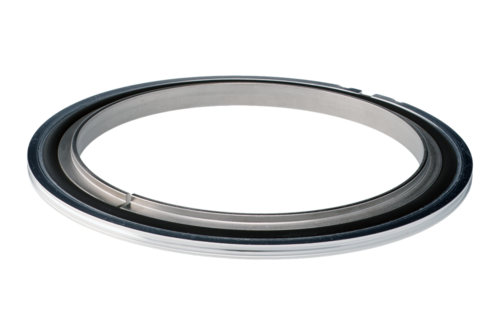

알루미늄 대형 센터링 링

Centering-Ring-ISO-K
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 세계적인 물류
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
  • 2011/65/EU RoHS 준수

사양서

 치수 A치수 B치수 C치수 D
DN63 ISO-K96 mm70 mm3.9 mm8 mm
DN80 ISO-K109 mm83 mm3.9 mm8 mm
DN100 ISO-K128 mm102 mm3.9 mm8 mm
DN160 ISO-K179 mm153 mm3.9 mm8 mm
DN200 ISO-K239 mm213 mm3.9 mm8 mm
DN250 ISO-K287 mm261 mm3.9 mm8 mm
DN320 ISO-K358 mm318 mm5.6 mm14 mm
DN400 ISO-K440 mm400 mm5.6 mm14 mm
DN500 ISO-K541 mm501 mm5.6 mm14 mm
DN630 ISO-K691 mm651 mm5.6 mm14 mm
DN800 ISO-K840 mm800 mm5.6 mm14 mm
DN1000 ISO-K1040 mm1000 mm5.6 mm14 mm


내부/외부 링: 알루미늄 6082
씰: 탄성체 CR/FPM



전체 사양 다운로드

파트 넘버

CR
FPM
파트 넘버설명
212-251Centering ring, DN63 ISO-K, Al/CR
212-091Centering ring, DN80 ISO-K, Al/CR
212-252Centering ring, DN100 ISO-K, Al/CR
212-253Centering ring, DN160 ISO-K, Al/CR
212-254Centering ring, DN200 ISO-K, Al/CR
212-255Centering ring, DN250 ISO-K, Al/CR
212-256Centering ring, DN320 ISO-K, Al/CR
212-257Centering ring, DN400 ISO-K, Al/CR
212-258Centering ring, DN500 ISO-K, Al/CR
212-259Centering ring, DN630 ISO-K, Al/CR
파트 넘버설명
212-261Centering ring, DN63 ISO-K, Al/FPM
212-092Centering ring, DN80 ISO-K, Al/FPM
212-262Centering ring, DN100 ISO-K, Al/FPM
212-263Centering ring, DN160 ISO-K, Al/FPM
212-264Centering ring, DN200 ISO-K, Al/FPM
212-265Centering ring, DN250 ISO-K, Al/FPM
212-266Centering ring, DN320 ISO-K, Al/FPM
212-267Centering ring, DN400 ISO-K, Al/FPM
212-268Centering ring, DN500 ISO-K, Al/FPM
212-269Centering ring, DN630 ISO-K, Al/FPM
212-270Centering ring, DN800 ISO-K, Al/FPM
212-271Centering ring, DN1000 ISO-K, Al/FPM
