장점
- H2O 및 LN2용
- 단열
- 초고온 및 초저온 분야에 특히 적합
- 2011/65/EU RoHS 준수
사양
DN40 ISO-KF
DN40 ISO-CF-F
| 진공 연결 | DN40 ISO-KF | |
| 피드스루/씰 | 용접된 | |
| 튜브 치수 | mm | Ø8 x 1 |
| 튜브 수 | 2 | |
| 기밀성 | mbar•l/s | 1 x 10-9 |
| 압력 | 10-8 mbar ... 10 bar | |
| 온도 범위 | °C | -200 ... +150 |
| 재료 | 스테인레스 스틸 304/1.4301 | |
무게
| kg | 0.3 |
| 진공 연결 | DN40 ISO-CF-F | |
| 피드스루/씰 | 용접된 | |
| 튜브 치수 | mm | Ø8 x 1 |
| 튜브 수 | 2 | |
| 기밀성 | mbar•l/s | 1 x 10-10 |
| 압력 | 10-9 mbar ... 10 bar | |
| 온도 범위 | °C | -200 ... +400 |
| 재료 | 스테인레스 스틸 304/1.4301 | |
무게
| kg | 0.3 |
파트 넘버
| 파트 넘버 | 설명 |

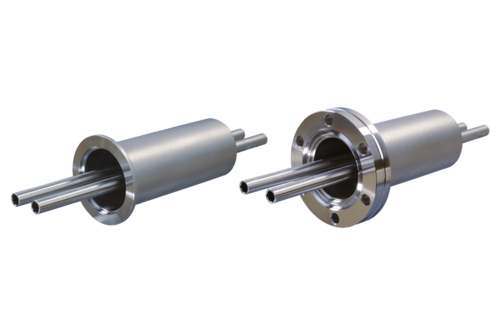

| 214-101 | Liquid Feedthrough, DN40 ISO-KF liquid |
| 214-102 | Liquid Feedthrough, DN40 ISO-CF-F liquid |
