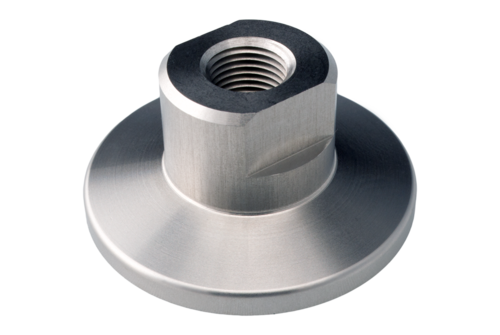

어댑터 NPT 피메일

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10^-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

경쟁력 있는 가격 책정
세계적인 물류
설계 및 측정은 국제적인 표준을 엄격히 따릅니다
표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
2011/65/EU RoHS 준수

사양서

	치수 A	치수 B	치수 C	치수 D

DN16 ISO-KF/ ⅛" NPT	19 mm	10 mm	12 mm	⅛-27 NPT

DN16 ISO-KF/ ¼" NPT	19 mm	13 mm	15 mm	¼-18 NPT

DN25 ISO-KF/ ⅛" NPT	19 mm	10 mm	12 mm	⅛-27 NPT

DN25 ISO-KF/ ¼" NPT	19 mm	13 mm	15 mm	¼-18 NPT

DN25 ISO-KF/ ½" NPT	26 mm	18 mm	25 mm	½-14 NPT

DN25 ISO-KF/ 1" NPT	42 mm	24 mm	25 mm	1-11 ½ NPT

DN40 ISO-KF/ ¼" NPT	19 mm	13 mm	15 mm	¼-18 NPT

DN40 ISO-KF/ ½" NPT	26 mm	18 mm	25 mm	½-14 NPT

DN40 ISO-KF/ 1" NPT	26 mm	23 mm	29 mm	1-11 ½ NPT

평면 너비(인치) 재료: 스테인레스 스틸 303/1.4305

전체 사양 다운로드

파트 넘버

	파트 넘버	설명

DN16 ISO-KF/ ⅛" NPT	211-566	Adaptor, DN16 ISO-KF/ ⅛" NPT, female

DN16 ISO-KF/ ¼" NPT	211-567	Adaptor, DN16 ISO-KF/ ¼" NPT, female

DN25 ISO-KF/ ⅛" NPT	211-569	Adaptor, DN25 ISO-KF/ ⅛" NPT, female

DN25 ISO-KF/ ¼" NPT	211-570	Adaptor, DN25 ISO-KF/ ¼" NPT, female

DN25 ISO-KF/ ½" NPT	211-571	Adaptor, DN25 ISO-KF/ ½" NPT, female

DN25 ISO-KF/ 1" NPT	211-572	Adaptor, DN25 ISO-KF/ 1" NPT, female

DN40 ISO-KF/ ¼" NPT	211-574	Adaptor, DN40 ISO-KF/ ¼" NPT, female

DN40 ISO-KF/ ½" NPT	211-575	Adaptor, DN40 ISO-KF/ ½" NPT, female

DN40 ISO-KF/ 1" NPT	211-576	Adaptor, DN40 ISO-KF/ 1" NPT, female
