ISO-K

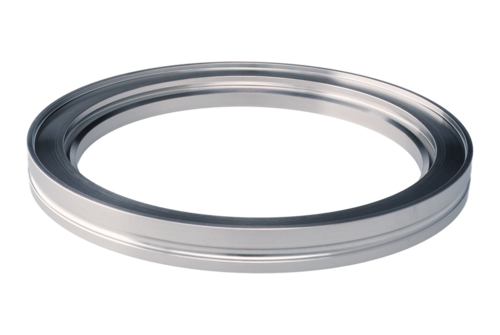

용접 플랜지, 스테인레스 스틸
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양서
| 치수 A | 치수 B | 치수 C | 치수 D | 치수 E | |
| DN63 ISO-K | 95 mm | 76.1 mm | 71.5 mm | 12 mm | 6 mm |
| DN80 ISO-K | 110 mm | 88.9 mm | 84.9 mm | 12 mm | 6 mm |
| DN100 ISO-K | 130 mm | 108 mm | 102 mm | 12 mm | 6 mm |
| DN160 ISO-K | 180 mm | 159 mm | 155 mm | 12 mm | 6 mm |
| DN200 ISO-K | 240 mm | 219.1 mm | 213.1 mm | 12 mm | 6 mm |
| DN250 ISO-K | 290 mm 290 mm 290 mm | 267 mm 254 mm 273 mm | 261 mm 250 mm 261 mm | 12 mm 12 mm 12mm | 6 mm 6 mm 5 mm |
| DN320 ISO-K | 370 mm | 324 mm | 318 mm | 17 mm | 8.5 mm |
재료: 스테인레스 스틸 304
| |||||
파트 넘버
| 파트 넘버 | 설명 |
| 212-031 | Welding flange, inox, DN63 ISO-K |
| 212-078 | Welding flange, inox, DN80 ISO-K |
| 212-032 | Welding flange, inox, DN100 ISO-K |
| 212-033 | Welding flange, inox, DN160 ISO-K |
| 212-034 | Welding flange, inox, DN200 ISO-K |
| 212-035 | Welding flange, inox, DN250 ISO-K, 267 mm |
| 212-385 | Welding flange, inox, DN250 ISO-K, 254 mm |
| 212-505 | Welding flange, inox, DN250 ISO-K, 273 mm |
| 212-036 | Welding flange, inox, DN320 ISO-K |
