ISO-KF
윙 너트가 있는 클램핑 링
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!

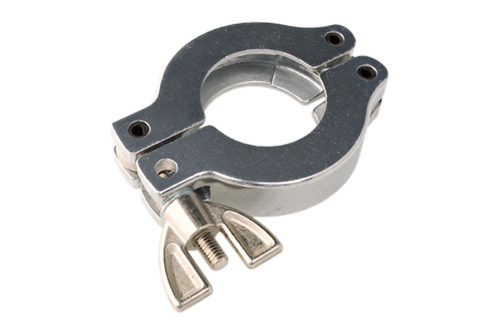

인피콘 ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 컴포넌트입니다. 고품질 인피콘 컴포넌트는 1 x 10-9mbar l/s 미만의 누설률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 세계적인 물류
- 2011/65/EU RoHS 준수
사양서
DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
DN50 ISO-KF
| 치수 A | 45 mm |
| 치수 B | 61 mm |
| 치수 C | 16 mm |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 볼트: | 스틸 니켈 도금 |
| 너트: | 아연 합금 니켈 도금
|
| 치수 A | 55 mm |
| 치수 B | 72 mm |
| 치수 C | 16 mm |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 볼트: | 스틸 니켈 도금 |
| 너트: | 아연 합금 니켈 도금
|
| 치수 A | 70 mm |
| 치수 B | 90 mm |
| 치수 C | 18 mm |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 볼트: | 스틸 니켈 도금 |
| 너트: | 아연 합금 니켈 도금
|
| 치수 A | 95 mm |
| 치수 B | 123 mm |
| 치수 C | 25 mm |
| 클램핑 링 하프: | 알루미늄 380.0 |
| 볼트: | 스틸 니켈 도금 |
| 너트: | 아연 합금 니켈 도금
|
파트 넘버
| 파트 넘버 | 설명 | |
| DN10-16 ISO-KF | 211-001 | Clamping ring DN10-16 ISO-KF |
| DN20-25 ISO-KF | 211-002 | Clamping ring DN20-25 ISO-KF |
| DN32-40 ISO-KF | 211-003 | Clamping ring DN32-40 ISO-KF |
| DN50 ISO-KF | 211-004 | Clamping ring DN50 ISO-KF |
다운로드
데이터시트
Spannring mit Flügelmutter DE
pdf
•
324,5 KB
•
독일어
•
데이터시트
Clamping Ring with Wing Nut EN
pdf
•
309,8 KB
•
영어
•
데이터시트
Anillo de sujeción con tuerca de mariposa ES
pdf
•
365,3 KB
•
스페인어
•
데이터시트
蝶ナット付きクランプリング JA
pdf
•
390,8 KB
•
일본어
•
데이터시트
带蝶形螺母的夹环 ZH
pdf
•
376,1 KB
•
중국어
•
데이터시트
윙 너트가 있는 클램핑 링 KO
pdf
•
346,6 KB
•
한국어
•
데이터시트
