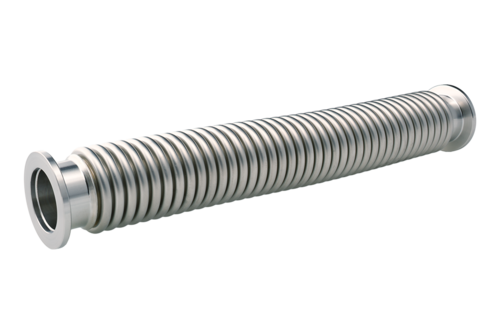

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
특징
- 진동이 적음
- 형성 가능 모양으로 유지됨
- 100% 누출 테스트 받음
- 기계 형성
일반적인 응용 분야
- 진동 분리
- 정적 설치에 가장 적합
- 대부분의 응용 분야를 위한 상품
사양
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
| 치수 A | 250 mm/500 mm/750 mm/1000 mm |
| 치수 B | 40 mm |
| 재료: | |
| 플랜지 | 스테인레스 스틸 316/(304) |
| 벨로우즈 | 스테인레스 스틸 316L/(316Ti) |
최대 내부 압력: 4 bar | |
B = 단일 굽힘의 반경
|
| 치수 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
| 치수 B | 60 mm |
| 재료: | |
| 플랜지 | 스테인레스 스틸 316/(304) |
| 벨로우즈 | 스테인레스 스틸 316L/(316Ti) |
최대 내부 압력: 4 bar | |
B = 단일 굽힘의 반경
|
| 치수 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
| 치수 B | 115 mm |
| 재료: | |
| 플랜지 | 스테인레스 스틸 316/(304) |
| 벨로우즈 | 스테인레스 스틸 316L/(316Ti) |
최대 내부 압력: 4 bar | |
B = 단일 굽힘의 반경
|
| 치수 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
| 치수 B | 149 mm |
| 재료: | |
| 플랜지 | 스테인레스 스틸 316/(304) |
| 벨로우즈 | 스테인레스 스틸 316L/(316Ti) |
최대 내부 압력: 4 bar | |
B = 단일 굽힘의 반경
|
파트 넘버
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
| 파트 넘버 | 설명 |
| 211-851 | Flexible metal hose MF, DN10 ISO-KF, 250 mm |
| 211-852 | Flexible metal hose MF, DN10 ISO-KF, 500 mm |
| 211-853 | Flexible metal hose MF, DN10 ISO-KF, 750 mm |
| 211-854 | Flexible metal hose MF, DN10 ISO-KF, 1000 mm |
| 파트 넘버 | 설명 |
| 211-857 | Flexible metal hose MF, DN16 ISO-KF, 250 mm |
| 211-858 | Flexible metal hose MF, DN16 ISO-KF, 500 mm |
| 211-859 | Flexible metal hose MF, DN16 ISO-KF, 750 mm |
| 211-860 | Flexible metal hose MF, DN16 ISO-KF, 1000 mm |
| 211-861 | Flexible metal hose MF, DN16 ISO-KF, 1500 mm |
| 211-862 | Flexible metal hose MF, DN16 ISO-KF, 2000 mm |
| 파트 넘버 | 설명 |
| 211-863 | Flexible metal hose MF, DN25 ISO-KF, 250 mm |
| 211-864 | Flexible metal hose MF, DN25 ISO-KF, 500 mm |
| 211-865 | Flexible metal hose MF, DN25 ISO-KF, 750 mm |
| 211-866 | Flexible metal hose MF, DN25 ISO-KF, 1000 mm |
| 211-867 | Flexible metal hose MF, DN25 ISO-KF, 1500 mm |
| 211-868 | Flexible metal hose MF, DN25 ISO-KF, 2000 mm |
| 파트 넘버 | 설명 |
| 211-869 | Flexible metal hose MF, DN40 ISO-KF, 250 mm |
| 211-870 | Flexible metal hose MF, DN40 ISO-KF, 500 mm |
| 211-871 | Flexible metal hose MF, DN40 ISO-KF, 750 mm |
| 211-872 | Flexible metal hose MF, DN40 ISO-KF, 1000 mm |
| 211-873 | Flexible metal hose MF, DN40 ISO-KF, 1500 mm |
| 211-874 | Flexible metal hose MF, DN40 ISO-KF, 2000 mm |
