진공 피드스루

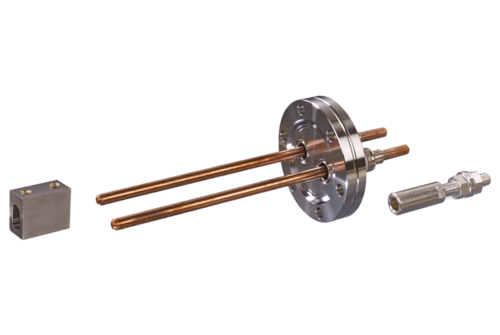

전기 피드스루 DN40 ISO-CF-F

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

INFICON은 수년 동안 전 세계 모든 표준 진공 분야에 진출하여 경제적인 가격의 ISO-KF 플랜지 피드스루를 제공해 왔습니다. 이 피드스루 이외에도 진공 챔버의 진공 및 대기용 커넥터 선택을 구성할 수 있습니다.

UHV 분야의 경우 CF 플랜지 피드스루는 다양한 크기와 기술 사양으로 제공됩니다.

장점

2011/65/EU RoHS 준수

사양

1 피드스루

1 피드스루 (고전류)

2 피드스루

4 피드스루

9 피드스루

진공 연결		DN40 ISO-CF-F

피드스루 수		1

폴당 전압	kV	0.3

폴당 전류	A	70

베이크 아웃 온도	°C	400

기밀성	mbar•l/s	5 x 10^-11

압력(절대)		1 x 10^-10 mbar...2 bar

플랜지		스테인레스 스틸 304L/1.4306
도체		OF-구리 2.0040
절연체		산화 알루미늄 세라믹 Al₂O₃

무게	kg	0.15

연결 조각: 진공 측
개		2
최대 전류	A	20
베이크 아웃 온도	°C	400
재료		스테인레스 스틸 304/1.4301

커넥터: 대기 측
개		2
최대 전류	A	100
절연됨, 사용 최대	V(ac)/V(dc)	비절연
베이크 아웃 온도	°C	150
접촉		은도금 황동

진공 연결		DN40 ISO-CF-F

피드스루 수		1

폴당 전압	kV	1

폴당 전류	A	200/1000 ¹⁾

베이크 아웃 온도	°C	400

기밀성	mbar•l/s	5 x 10^-11

압력(절대)		1 x 10^-10 mbar...2 bar

플랜지		스테인레스 스틸 304L/1.4306
도체		OF-구리 2.0040
절연체		산화 알루미늄 세라믹 Al₂O₃

무게	kg	0.5

연결 조각: 진공 측
개		1
최대 전류	A	1000 ¹⁾
베이크 아웃 온도	°C	400
재료		2.0060

커넥터: 대기 측
개		1
최대 전류	A	250
절연됨, 사용 최대	V(ac)/V(dc)	30/60
베이크 아웃 온도	°C	150
접촉		은도금 황동

1) 수냉식

진공 연결		DN40 ISO-CF-F

피드스루 수		2

폴당 전압	kV	4

폴당 전류	A	150

베이크 아웃 온도	°C	400

기밀성	mbar•l/s	5 x 10^-11

압력(절대)		1 x 10^-10 mbar...2 bar

플랜지		스테인레스 스틸 304L/1.4306
도체		OF-구리 2.0040
절연체		산화 알루미늄 세라믹 Al₂O₃

무게	kg	0.45

연결 조각: 진공 측
개		2
최대 전류	A	100
베이크 아웃 온도	°C	400
재료		스테인레스 스틸 304/1.4301

커넥터: 대기 측
개		2
최대 전류	A	100
절연됨, 사용 최대	V(ac)/V(dc)	30/60
베이크 아웃 온도	°C	50
접촉		은도금 황동

진공 연결		DN40 ISO-CF-F

피드스루 수		4

폴당 전압	kV	1

폴당 전류	A	8

베이크 아웃 온도	°C	400

기밀성	mbar•l/s	5 x 10^-11

압력(절대)		1 x 10^-10 mbar...2 bar

플랜지		스테인레스 스틸 304L/1.4306
도체		스테인레스 스틸 304/1.4301
절연체		산화 알루미늄 세라믹 Al₂O₃

무게	kg	0.3

연결 조각: 진공 측
개		5
최대 전류	A	12
베이크 아웃 온도	°C	400
재료		스테인레스 스틸 304/1.4301

커넥터: 대기 측
개		5
최대 전류	A	25
절연됨, 사용 최대	V(ac)/V(dc)	30/60
베이크 아웃 온도	°C	50
접촉		금 도금 황동

진공 연결		DN40 ISO-CF-F

피드스루 수		9

폴당 전압	kV	1

폴당 전류	A	8

베이크 아웃 온도	°C	400

기밀성	mbar•l/s	5 x 10^-11

압력(절대)		1 x 10^-10 mbar...2 bar

플랜지		스테인레스 스틸l 304L/1.4306
도체		스테인레스 스틸 304/1.4301
절연체		산화 알루미늄 세라믹 Al₂O₃

무게	kg	0.5

연결 조각: 진공 측
개		10
최대 전류	A	12
베이크 아웃 온도	°C	400
재료		스테인레스 스틸 304/1.4301

커넥터: 대기 측
개		10
최대 전류	A	25
절연됨, 사용 최대	V(ac)/V(dc)	30/60
베이크 아웃 온도	°C	50
접촉		금 도금 황동

전체 사양 다운로드

파트 넘버

파트 넘버	설명

1 피드스루 DN40 ISO-CF-F
214-136	Feedthrough, 1 pole
214-176	Connector: atmospheric side
214-195	Connection piece: vacuum side

1 피드스루 DN40 ISO-CF-F (고전류)
214-127	Feedthrough, 1 pole
214-177	Connector: atmospheric side
214-178	Connector: atm. side, H₂O cooled
214-196	Connection piece: vacuum side

2 피드스루 DN40 ISO-CF-F
214-128	Feedthroughs, 2 poles
214-176	Connector: atmospheric side
214-195	Connection piece: vacuum side

4 피드스루 DN40 ISO-CF-F
214-116	Feedthroughs, 4 poles
214-173	Connector: atmospheric side
214-192	Connection piece: vacuum side

9 피드스루 DN40 ISO-CF-F
214-117	Feedthroughs, 9 poles
214-181	Connector: atmospheric side
214-198	Connection piece: vacuum side
