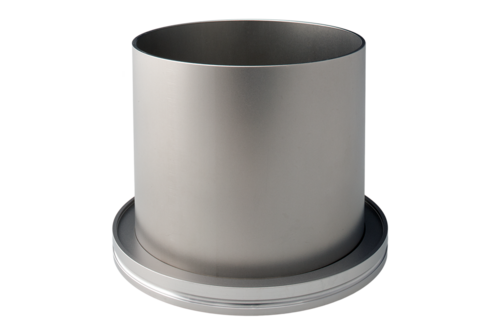

ISO-K
튜브가 있는 플랜지, 강철
ACADEMY
산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.
장점
- 경쟁력 있는 가격 책정
- 세계적인 물류
- 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
- 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
- 2011/65/EU RoHS 준수
사양서
| 치수 A | 치수 B | 치수 C | |
| DN63 ISO-K | 100 mm | 76.1 mm | 70.3 mm |
| DN100 ISO-K | 100 mm | 108 mm | 102.2 mm |
| DN160 ISO-K | 100 mm | 159 mm | 153.2 mm |
| DN250 ISO-K | 100 mm | 267 mm | 261 mm |
플랜지: 강철 1.0831
| |||
파트 넘버
| 파트 넘버 | 설명 |
| 212-041 | Flange with tube, steel, DN63 ISO-K |
| 212-042 | Flange with tube, steel, DN100 ISO-K |
| 212-043 | Flange with tube, steel, DN160 ISO-K |
| 212-045 | Flange with tube, steel, DN250 ISO-K |
