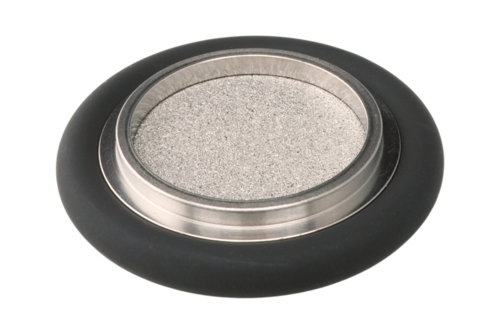

ISO-KF

필터가 있는 센터링 링

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10^-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

경쟁력 있는 가격 책정
세계적인 물류
설계 및 측정은 국제적인 표준을 엄격히 따릅니다
2011/65/EU RoHS 준수

사양

DN10 ISO-KF

DN16 ISO-KF

DN25 ISO-KF

DN40 ISO-KF

DN50 ISO-KF

치수 A	12 mm

치수 B	8 mm

치수 C	8 mm

치수 D	3.9 mm

20C°, 200mbar 차압의 공기	0.5 m³/h

구멍 크기	0.02 mm

링	스테인레스 스틸 304/1.4301

필터	스테인레스 스틸 316L/1.4404

씰	FPM

치수 A	17 mm

치수 B	14 mm

치수 C	8 mm

치수 D	3.9 mm

20C°, 200mbar 차압의 공기	1.2 m³/h

구멍 크기	0.02 mm

링	스테인레스 스틸 304/1.4301

필터	스테인레스 스틸 316L/1.4404

씰	FPM

치수 A	26 mm

치수 B	23 mm

치수 C	8 mm

치수 D	3.9 mm

20C°, 200mbar 차압의 공기	4.2 m³/h

구멍 크기	0.02 mm

링	스테인레스 스틸 304/1.4301

필터	스테인레스 스틸 316L/1.4404

씰	FPM

치수 A	41 mm

치수 B	38 mm

치수 C	8 mm

치수 D	3.9 mm

20C°, 200mbar 차압의 공기	11.3 m³/h

구멍 크기	0.02 mm

링	스테인레스 스틸 304/1.4301

필터	스테인레스 스틸 316L/1.4404

씰	FPM

치수 A	52 mm

치수 B	48 mm

치수 C	8 mm

치수 D	3.9 mm

20C°, 200mbar 차압의 공기	18.1 m³/h

구멍 크기	0.02 mm

링	스테인레스 스틸 304/1.4301

필터	스테인레스 스틸 316L/1.4404

씰	FPM

전체 사양 다운로드

파트 넘버

	파트 넘버	설명

DN10 ISO-KF	211-089	Centering ring with filter DN10 ISO-KF

DN16 ISO-KF	211-090	Centering ring with filter DN16 ISO-KF

DN25 ISO-KF	211-092	Centering ring with filter DN25 ISO-KF

DN40 ISO-KF	211-094	Centering ring with filter DN40 ISO-KF

DN50 ISO-KF	211-095	Centering ring with filter DN50 ISO-KF

다운로드

브로셔

Components Brochure

pdf • 3,2 MB • 영어 • 브로셔

데이터시트

Zentrierring mit Filter DE

pdf • 249,9 KB • 독일어 • 데이터시트

Centering Ring with Filter EN

pdf • 248,8 KB • 영어 • 데이터시트

Anillo de centrado con filtro ES

pdf • 249,1 KB • 스페인어 • 데이터시트

フィルター付きセンターリング JA

pdf • 328,0 KB • 일본어 • 데이터시트

带滤网的中环 ZH

pdf • 310,9 KB • 중국어 • 데이터시트

필터가 있는 센터링 링 KO

pdf • 285,9 KB • 한국어 • 데이터시트

3D 파일

zip • 14,8 KB • 3D 파일

zip • 14,8 KB • 3D 파일

zip • 14,8 KB • 3D 파일

zip • 14,9 KB • 3D 파일

zip • 15,0 KB • 3D 파일
